Shining EinScan Trak
Het eerste draadloze, markervrije trackingsysteem met twee werkvormen: trackingmodus én handheld-modus in één systeem.
Productomschrijving
De Shining 3D EinScan Trak is het eerste draadloze, markervrije trackingsysteem met twee werkvormen. De bolvormige scannermodule is afneembaar: gebruik hem in trackingmodus, waarbij de draadloze tracker de positie van de scanner in real time volgt via ingebouwde retroreflecterende markers, of als klassieke handheld laserscanner. Wisselen tussen beide modi kan tijdens het scannen, en resoluties uit verschillende modi kunnen samengevoegd worden.
Dankzij de Wi-Fi 6-module en een eigen LAN (router meegeleverd) werkt de Trak volledig draadloos binnen een trackingvolume tot 15 m³. Drie laserconfiguraties dekken elke taak: 19+19 gekruiste laserlijnen voor snelle capture van grote objecten, 7 parallelle lijnen voor scherpe randen op automotive onderdelen en één enkele laserlijn voor diepe, fijne details (1:4 diameter-diepteverhouding). Zwarte en reflecterende oppervlakken scannen probleemloos, binnen én buiten tot 110.000 lux. De 5 MP HD-textuurcamera legt echte kleuren en materiaaldetails vast — ideaal voor reverse engineering, erfgoed, automotive customisatie en digitalisering van grote objecten.
Kenmerken
- ✓Trackingmodus én handheld-modus in één systeem
- ✓Volledig markervrij scannen
- ✓Draadloos via Wi-Fi 6 · trackingvolume tot 15 m³
- ✓38 + 7 + 1 laserlijnen (19+19 gekruist)
- ✓5 MP HD-textuurcamera voor echte kleuren
- ✓Werkt op zwarte/reflecterende oppervlakken tot 110.000 lux
Specificaties
- Werkvormen
- Tracking mode / Handheld scanner mode (detachable, switchable during scanning)
- Laserlijnen
- 38 (19+19 crossed) + 7 parallel + 1 single line
- Trackingvolume
- Up to 15 m³
- Markers
- Marker-free (built-in retroreflective markers on scanner module)
- Textuurcamera
- 5 MP HD
- Diepte-detail
- Single laser line · 1:4 diameter-to-depth ratio
- Omgevingslicht
- Indoor & outdoor, up to 110,000 lux
- Materialen
- Including black and reflective surfaces
- Connectiviteit
- Wi-Fi 6 · dedicated LAN (router included)
- Software
- EXModel (reverse engineering) · EXMeasure (inspection)
Één systeem, twee werkvormen
Trak in, markers out — kies per taak de juiste opstelling zonder een tweede scanner.

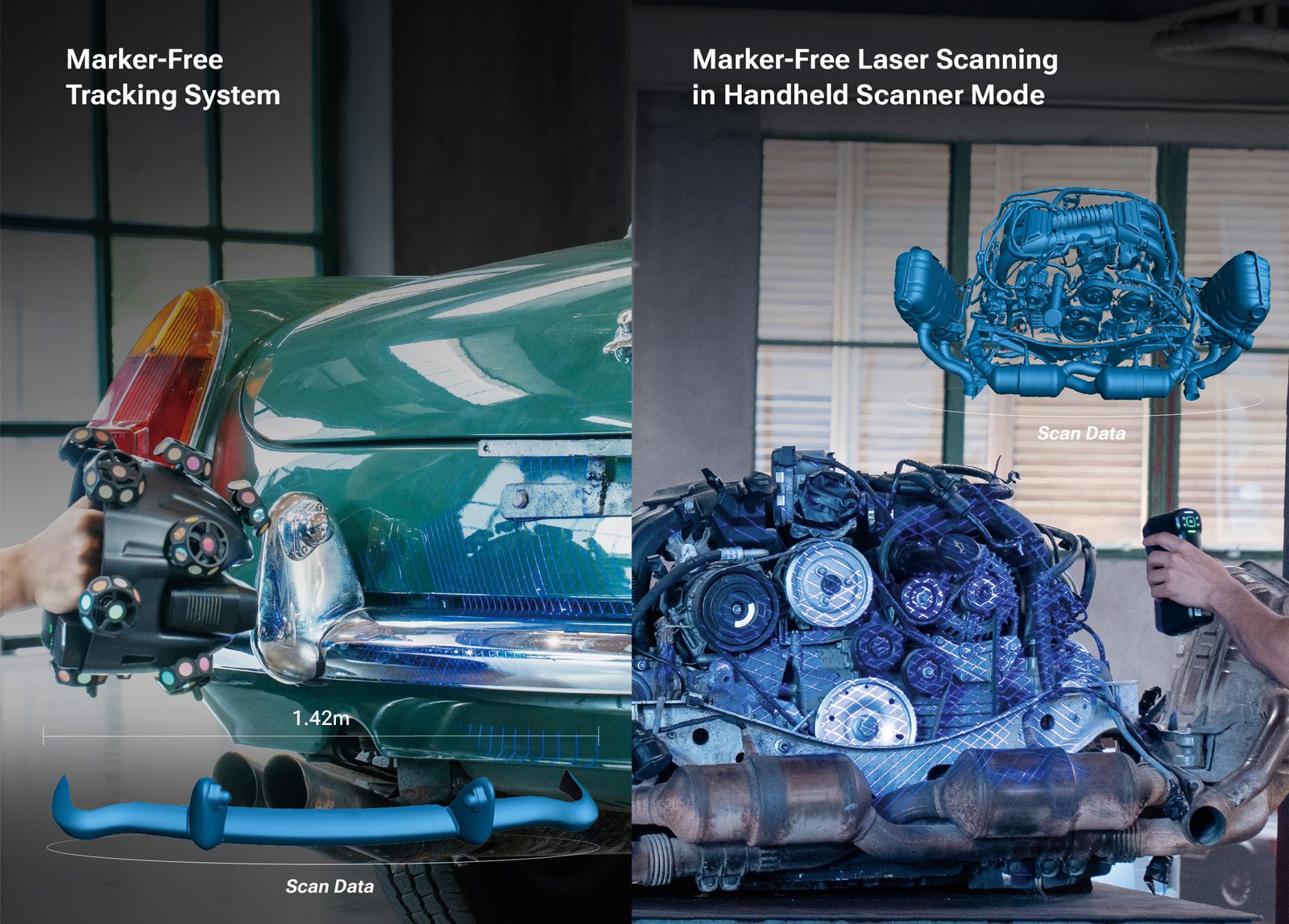

De draadloze tracker volgt de scanner in real time — geen markers op het object nodig.
Neem de bolvormige scannermodule los en scan markervrij op detailrijke oppervlakken.
Schakel live tussen beide modi en combineer resoluties in één project.
Afneembaar, snel te kalibreren en klaar met één druk op de knop.
Drie scanmodi voor elke taak
38 + 7 + 1 laserlijnen dekken grote vlakken, scherpe randen en diepe details.
Van opstelling tot CAD
Draadloze workflow van scan tot reverse engineering of dimensionele controle.
- 1Opstellen
Plaats de tracker, start op en koppel automatisch via het eigen netwerk.
- 2Scannen
Kies de laserconfiguratie per zone en scan markervrij, draadloos.
- 3Textuur & kleur

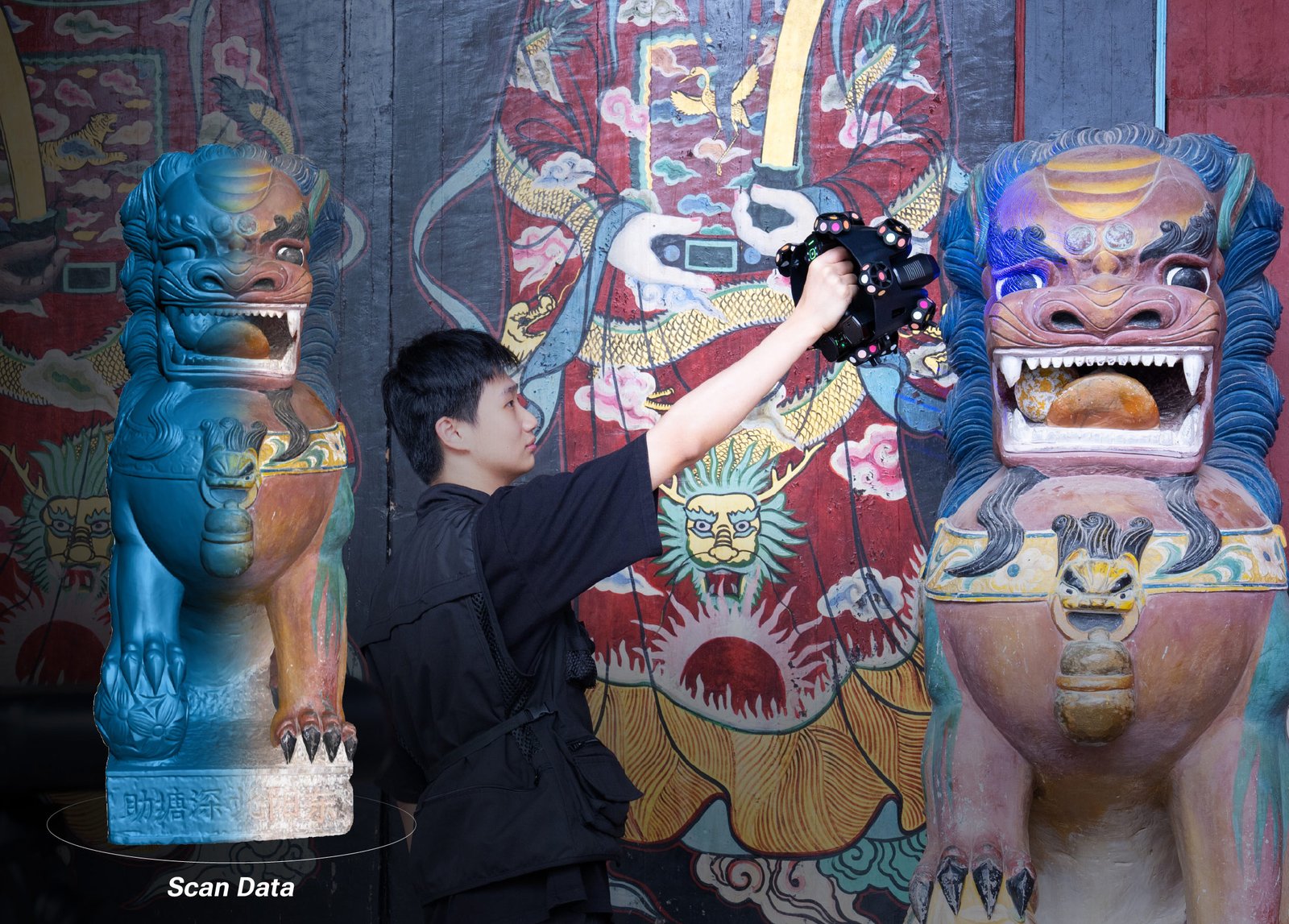

Leg met de 5 MP HD-camera echte kleur en materiaaldetail vast.
- 4Naar CAD of inspectie
Verwerk in EXModel voor reverse engineering of EXMeasure voor meten.

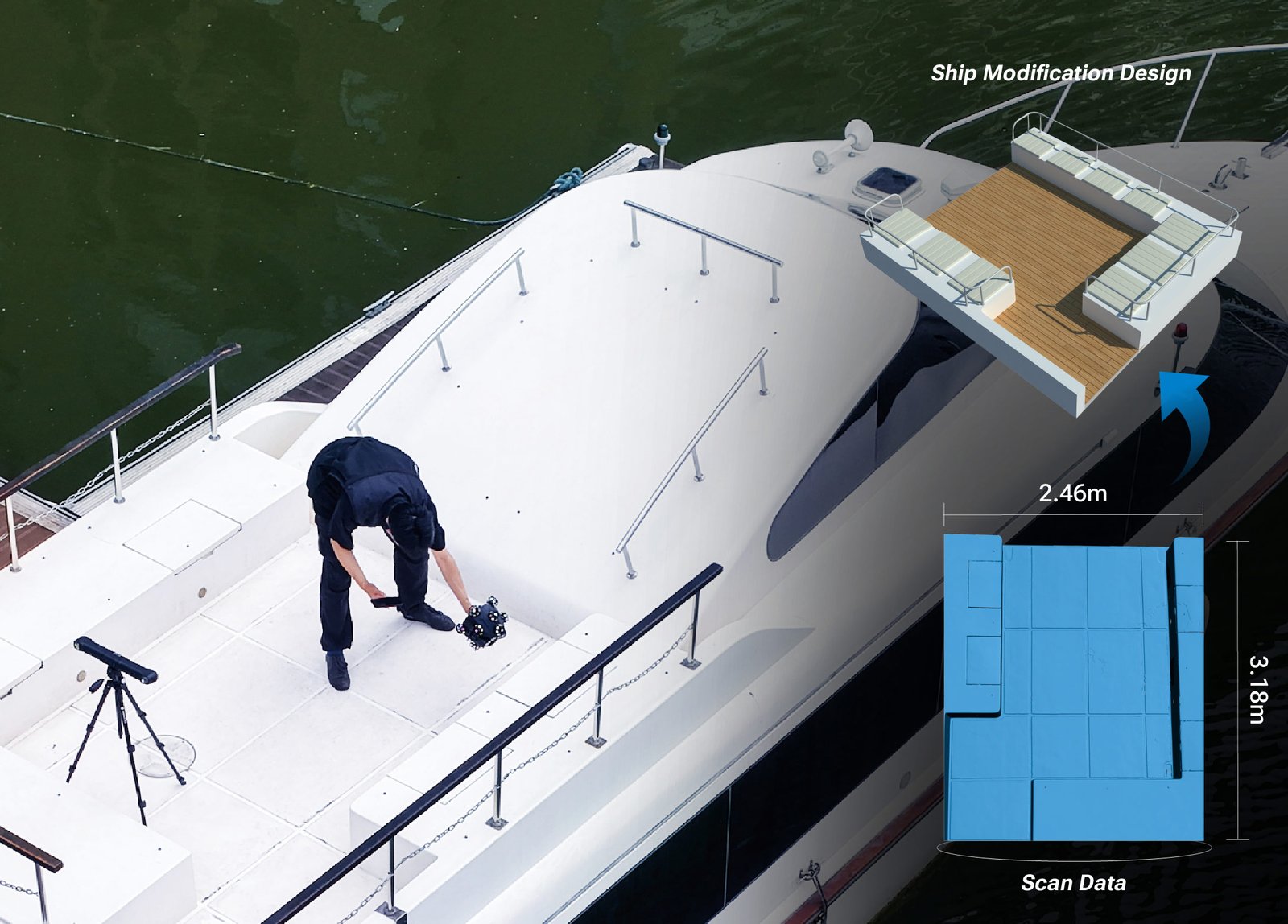

Toepassingen
In de doos
- ▪EinScan Trak tracker
- ▪Afneembare scannermodule
- ▪Wi-Fi 6 router
- ▪Kalibratieset
- ▪Statief
- ▪Voeding & USB-C kabels
- ▪Transportkoffer
- ▪Softwarelicentie
